产品详情
本仪器是一种 便携式 工业无损探伤仪器，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于 工程现场 。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要 缺陷检测和质量控制 的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役 安全检查与寿命评估 。它是无损检测行业的必备仪器。
※ 5.7″高亮彩色VGA（640x480）TFT液晶显示屏， 解析度更高 、图形细腻，色彩可选、 亮度可调※ 独有灰度B扫描显示，可用于简单的TOFD 应用※ 新增内外径曲面修正功能，AWS D1.1 、 DAC、 AVG定量功能※ 连续动态记录、海量存储※ USB、RS232接口同时具备，通讯自由※ 12位（bit）AD转换、系统分辨力更高※ 符合 欧洲En12668-1的标准 要求

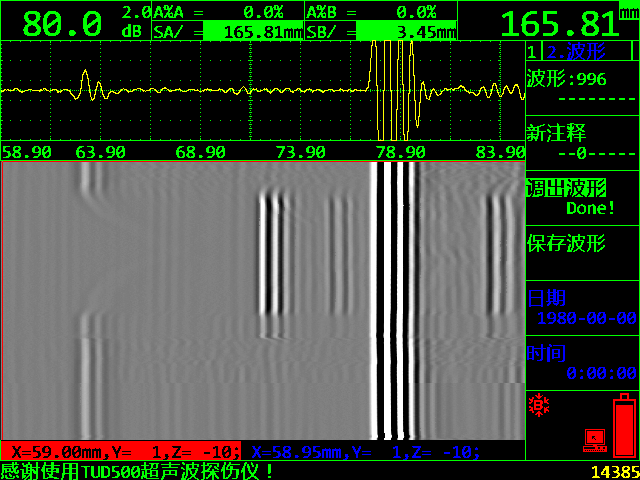

A扫B扫同时显示灰度B扫，缺陷直观可辩
项 目 | 指 标 |
产品信息 | |
产品重量（ kg ） | <2.0 |
产品外型尺寸（ mm ） | 300 × 180 × 57 （不带遮光罩） |
工作温度（℃） | -10 ～ +50 |
存储温度（℃） | -20 ～ +60 |
语言 | 英语、中文 |
探头连接 | LEMO 或 BNC |
电池容量（ mAh ） | 聚合物电池 2 × 3.7V 5000mAh |
电池工作时间（ h ） | 8 |
快充时间（ h ） | 4.5 左右 |
电源适配器 | 输入 100-240 ～ 50/60Hz 输出 9V DC/ 3 A ～ 4A |
显示屏 | 彩色透射式 TFT ， 640x480 |
基 本 | |
测量单位 | mm 、 inch 、 m s |
扫描范围（ mm ） | 零界面入射～ 10000 |
声速调节（ m/s ） | 600 ～ 16000 |
探头延迟（ m s ） | 0.000 ～ 750.000 |
显示延迟（ m s ） | -20 ～ +3400 |
工作方式 | 单探头、双探头、透射 |
波形显示方式 | A 扫描显示、灰度 B 扫描显示、 AB 扫描同时显示 |
脉冲发生器 | |
脉冲形式 | 模拟方波 |
发射电源（ V ） | 200 、 400 、 600 、 1000 |
发射脉宽（ ns ） | 75 、 100 ～ 500 |
探头阻尼 (Ω) | 50 、 100 、 200 、 500 |
发射重复频率 (Hz) | 10 ～ 1000 |
接收器 | |
增益（ dB ） | 0 ～ 110 |
总带宽（ MHz ） | 0.1~15 (-3dB) |
检波方式 | 正半波、负半波、全波、射频 |
垂直线性误差 | ± 2% |
放大器精度（ dB ） | ± 1 |
抑制（ % ） | 屏高的 0 ～ 80 |
采样速率（ MHz ） | 80 |
发射串扰抑制（ dB ） | 大于 80 |
发射脉冲后盲区（ μs ） | 3.3~10( 与发射有关 ) |
动态范围（ dB ） | 100 |
瞬时分辨力（ dB ） | 32 |
时基线性 | 不大于全屏宽度的± 0.5% 。 |
灵敏度余量 | ≥ 62dB |
测量及其他 | |
测量闸门 | 2 个独立测量闸门 |
检测方式 | 边沿、峰值 |
闸门测量 | 回波的幅值、声程、深度、投影等 |
冻结 | 冻结方式有：全冻结、峰值、比较、包络等方式 |
AVG 当量计算 | 根据缺陷回波和 AVG 曲线自动计算缺陷当量 |
DAC 缺陷定量 | 根据缺陷回波和 DAC 曲线对缺陷进行评估 |
闸门逻辑 | 关、测量、进波报警、失波报警 |
闸门报警 | 关、即时、保持 .2s 、保持 .5s 、保持 1s 、保持 2s 、锁存 |
报警蜂鸣 | 关、开 |
数据管理，通信及打印 | |
数据存储 | 50 个探伤参数通道记录 |
1000 幅波形图 （包括 980 幅 A 扫描波形和 20 幅 B 扫描波形） | |
4x2000 帧的动态波形 | |
数据管理 | 实现对通道、波形、动态记录的存储、查看、回放操作 |
上述均可存储到本地或 U 盘 | |
通信 | 通过 USB 接口与 PC 机通信 |
打印 | 打印探伤报告 |
输出接口 | |
USB OTG 接口 | USB2.0 Device 与 PC 机通讯接口 USB2.0 Host 接 U 盘或打印机 |
微型 RS232 接口 | |
电源适配接口 | |
